ОПИСАНИЕ ТЕХНОЛОГИЧЕСКОГО ПРОЦЕССА ДИСТИЛЛЯЦИИ

Компания «PSC S.p.A. Engineering & Contracting (PSC)» располагает большим опытом работы в области дистилляции.

Дистилляция используется для разделения смесей жидкостей путем использования различий в точках кипения разных компонентов.

Этот метод широко используется в промышленности, компания «PSC» способна проектировать и изготовить дистилляционные (перегонные) колонны для:

• производства газов (фракционирование жидкого воздуха),
• переработки сырой нефти в основные углеводородные фракции в виде нафты, керосина, бензина и т. д.,
• рециркуляции и очистки растворителей,
• производства биодизеля и биотоплива,
• рафинирования растительного масла и производства карбоновых кислот (в качестве примера – очистка пеларгоновой и азелаиновой кислот на заводе Matrica).

Процесс дистилляции происходит в колонне, содержащей несколько тарелок или неструктурированных либо структурных насадок, которые расположены в колонне горизонтально и предназначены для обеспечения тщательного перемешивания между нисходящей жидкостью, образованной конденсацией, и восходящим паром. Для обеспечения такого непосредственного контакта в тарелках имеются отверстия («сито»), через которые пар проходит через жидкость, собирающуюся на тарелках.

В качестве альтернативы в отверстиях могут быть установлены клапаны, которые открываются, когда давление пара ниже тарелки больше, чем давление на тарелки. Этот вариант считается более эффективным при фракционировании, чем ситчатые тарелки без клапанов.

В колонне наблюдается перепад температур, верхняя часть - более холодная, чем нижняя. Когда поднимающийся пар достигает тарелки, содержащей жидкость, температура которой ниже точки кипения пара, пар частично конденсируется. Поскольку часть пара конденсируется в жидкость, рассеиваемая скрытая теплота нагревает жидкость и более летучие компоненты в жидкости испаряются, соединяясь с оставшимся паром, и затем поднимаются в верхнюю часть колонны. Менее летучая жидкость собирается в тарелке и стекает вниз по трубе к тарелке, расположенной ниже.

Этот процесс происходит непрерывно в каждой тарелке, наименее летучие компоненты пара конденсируются, а наиболее летучие компоненты испаряются. В результате каждая тарелка содержит продукты со сравнительно узким диапазоном точки кипения (называемым погоном, выкипающим в узких пределах). Это приводит к накоплению продуктов с низкой относительной молекулярной массой вблизи верха колонны, а компоненты с большой относительной молекулярной массой собираются вблизи дна колонны. (Рис. 1, Типовая схема дистилляции)

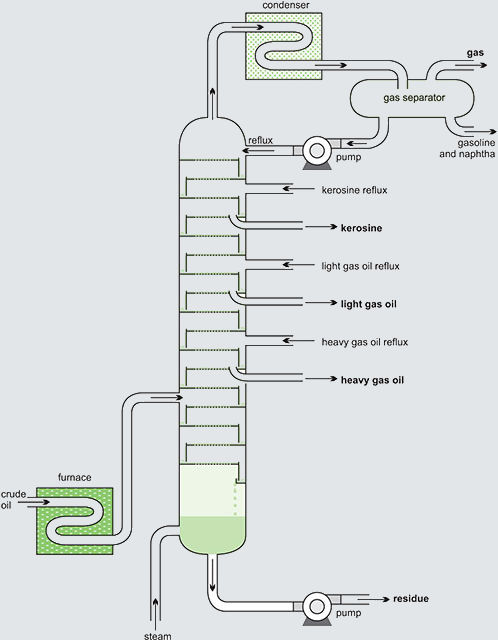

Рис. 1 Типовая схема дистилляции
